电子特气 | 丙硅烷智能化在线分析解决方案

市场背景

随着半导体先进逻辑制程、第三代半导体低温外延、光伏TOPCon薄膜、3D存储薄膜工艺持续迭代升级，丙硅烷(Si₃H₈)作为高活性硅基前驱体，凭借其优异的低温沉积性能，已成为CVD、非晶硅薄膜及掺杂层制备工序中不可或缺的核心电子特气。

当前，头部晶圆与光伏企业对丙硅烷纯度的管控标准已提升至6N-7N级别，对金属杂质、硅烷同系物及固体颗粒的控制下限要求达到ppb-ppt超痕量水平。然而，传统人工离线取样及简易水浴鼓泡气化检测模式响应滞后，已无法满足连续化量产对实时质控的需求。针对上述行业痛点，云必科技推出在线气相色谱分析系统(配套MUST LG2液体高效气化装置)一站式解决方案，全面攻克丙硅烷稳定气化、在线实时监测及产线安全合规等全流程核心难题。

传统离线vs在线分析

传统离线检测的“三大致命短板”：

• 数据反馈严重滞后

实验室检测周期较长，一旦丙硅烷纯度或杂质超标，问题气体持续通入工艺腔体，可能导致大批量晶圆报废，造成重大经济损失。

• 检测数据失真

取样、转运全过程难以完全隔绝空气与水汽，丙硅烷易发生水解甚至微量自燃损耗，最终检测数值无法真实反映管道内介质的实际组分。

• 现场操作安全隐患突出

离线检测需频繁拆装取样接头，易引发微量泄漏，进而导致自燃及有毒硅烟扩散，直接威胁操作人员人身安全。

在线分析的核心价值在于：设备采用旁路直连特气输送主管，全程惰性密闭隔绝空气与水汽，实现7×24小时不间断实时监测，异常工况可自动触发声光报警，从根源上解决离线检测滞后、失真及高危操作三大痛点，已成为现代化半导体及光伏特气产线的标准配置。

行业痛点和核心需求

行业痛点

丙硅烷理化性质活泼、危险性高，给取样输送、在线检测带来五大行业特有挑战：

• 常温遇空气尤易自燃

微量氧气、空气混入即可触发自燃，燃烧生成二氧化硅白色粉尘；管路微泄漏不仅存在起火风险，硅粉还会堵塞取样管路、过滤器、节流元器件，造成基线漂移、气路失效。因此，整套分析设备必须全程无氧密闭，对气密性与惰性保护等级要求极高。

• 水解反应剧烈，导致检测数据失真

丙硅烷遇微量水汽会迅速发生水解反应，不仅消耗待测样品使检测结果偏低，还会生成固态硅醇、二氧化硅沉积物及氢气。固体颗粒附着于色谱柱、光学窗口及阀体内部，长期运行会持续污染设备，引发零点频繁漂移；同时，水解副产氢气会干扰常规氢气传感器，使其难以区分介质原生氢气与水解副产氢气。

• 受热易裂解，破坏样品组分

丙硅烷对热、光照及新鲜金属催化表面敏感，受热易分解生成单质硅粉尘与氢气。管路局部过热或分析仪加热区温度不均，会改变样品真实组分，造成浓度检测偏差；析出的硅沉积物还会永久性损伤检测器。因此，全流路必须实现精准恒温控温，避免局部过热问题。

• 气液两相切换及管壁吸附，检测重复性差

常温常压下丙硅烷为液态，其沸点接近室温，管线温度小幅波动即可能导致积液及气液两相共存。液态介质若冲入检测器，易造成元件过载损坏。同时，丙硅烷尤易吸附于普通金属管壁，样品切换时信号拖尾严重，零点恢复缓慢，检测重复性不佳，管路须经专业钝化处理。

• 介质高活性，设备选型与运维门槛高

丙硅烷还原性强，可与普通橡胶密封件、卤化物及金属氧化层发生反应。常规不锈钢管路易被副产物腐蚀，需选用钝化特种合金及全氟FFKM密封材质。一旦发生泄漏，介质会自燃并释放刺激性有毒硅烟，现场不宜进行人员近距离校准比对。配套废气处理、惰性吹扫及真空脱附系统缺一不可，整体运维成本较高。

核心需求

结合丙硅烷特殊理化风险与高端产线实际管控需求，适配现场稳定运行的在线分析设备，必须具备五大核心能力：

• 多组分同步精准定量

可稳定测定丙硅烷主含量，同步识别硅烷、乙硅烷、氢气、硅颗粒等水解及裂解杂质，全面把控原料纯度。

• 全域恒温，杜绝液化与热裂解

全流路均匀伴热控温，消除管路温度梯度，既防止低温积液，又避免局部高温导致介质分解，完整保留样品原始组分。

• 气密惰性流路，长效防水解

取样、伴热、进样所有管路采用钝化特种合金及全氟密封结构，搭配高纯惰性气体持续吹扫与真空脱附功能，有效隔绝水汽与氧气，消除管壁吸附残留及交叉污染

• 高效安全预处理单元

搭载专用除尘及缓冲防积液模块，拦截水解、裂解产生的硅颗粒，避免阀件及检测器堵塞；配套专用尾气处理装置，消除尾气自燃风险。

• 全自动无人化值守

支持自定义循环检测周期，全天候自动采样分析，检测数据实时上传工厂DCS/MES中控系统。

解决方案：丙硅烷全流程智能化在线分析系统

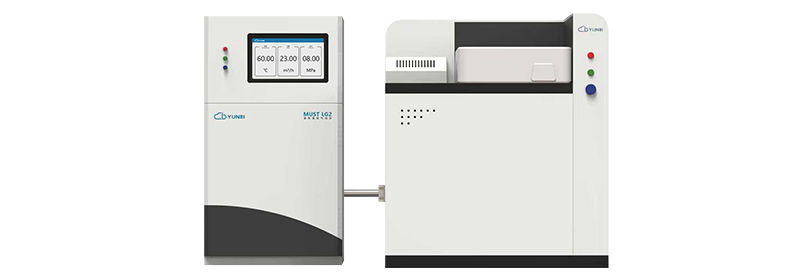

针对丙硅烷易液化、易水解、常温自燃、受热裂解等严苛检测难题，云必科技推出在线气相色谱分析系统，配套成熟落地应用的专利液体高效气化装置，一站式完成丙硅烷全流程组分精准监测。

七大硬核核心优势：

• 专利液体高效气化装置(成熟落地应用)

搭载云必专属温控气化系统，可根据现场工况灵活调节温度，实现液态丙硅烷瞬时、均匀、完全气化，无液滴残留、无气液分层、无二次液化，彻底解决管路积液冲击检测器的难题，是保障数据稳定可靠的核心基础。

• 专业设计的钢瓶液体进样

采用特殊设计的氦气加压进样方式，确保表压接近于零的液体平稳、无污染的进入分析管路；同时支持钢瓶安全无风险更换和管路的高效置换。

• 全程伴热，精准恒温控制

依托丙硅烷理化特性定制专属伴热方案，全管路均匀保温控温，一方面避免局部高温引发介质分解及硅粉生成，另一方面杜绝低温液化积液，完整保留样品原始组分，确保样品不失真。

• 全流程气密钝化一体化气路

所有与介质接触部件选用高钝化特种合金及全氟密封组件，耐受水解副产物长期侵蚀；搭载高纯惰性气体自动吹扫与真空脱附双重净化机制，消除管壁吸附残留、隔绝空气水汽，确保设备长期运行基线平稳，规避自燃和水解带来的检测干扰。

• 一体化多级高效预处理系统

定制集成除尘、稳压稳流、气液分离及惰性吹扫多功能预处理模块，高效拦截水解、裂解生成的硅颗粒，隔绝外界水汽与杂质；提前优化样气状态，从源头减少管路堵塞与检测器污染，大幅延长色谱核心部件使用寿命。

• 全天候智能化无人值守

支持自由设定检测循环周期，适配丙硅烷精馏纯化、钢瓶充装及薄膜沉积供气等连续化生产场景，全程无需人工现场拆装取样接头，大幅减少高危人工操作，降低长期运维成本。

• 智能数据联动，分级预警

监测数据实时同步上传工厂DCS中控系统；当丙硅烷主含量、硅烷同系物、氢气或水分等杂质超标时，设备自动触发分级声光报警；本地完整存储历史谱图与浓度趋势曲线，支持数据回看与导出，充分满足生产质量追溯与工艺优化需求。

拓展适配性

本套在线气相色谱系统搭配自研液体高效气化装置，核心适配常温常压下呈液态的硅基电 子特气，包括丙硅烷、三氯硅烷、四氯化硅、三甲基硅烷、六氯乙硅烷等介质；支持钢瓶气、储罐、精馏提纯等工段的连续质控及成品充装车间实时检测等多种工况，广泛适用于先进半导体硅薄膜CVD、光伏非晶硅镀膜及硅基特气生产纯化等上下游应用场景。

落地成功案例

云必科技在线气相色谱分析系统(配套专利液体高效气化装置)已实现批量装机落地，稳定服务国内高纯硅基电子特气生产企业，长期稳定实现主含量与硅烷同系物、微量杂质精准定量，有效规避离线检测数据失真、批量晶圆/光伏片报废问题，全面降低现场高危操作安全隐患。

联系云必

先进半导体、光伏工艺对丙硅烷质控要求持续升级，稳定可靠的在线监测系统是企业把控良率、保障安全生产的关键。

云必科技深耕硅基特气在线分析，针对丙硅烷高危特性提供整套在线色谱解决方案，同时可配套硅烷、乙硅烷、六氯乙硅烷等硅系特气检测设备，一站式满足多介质监测需求。

如需工况定制方案、样机演示及全套落地运维服务，欢迎致电：021-34686537。诚邀各特气、光伏、半导体企业合作共建高标准特气质控体系！
