电子特气 | 六氟化钨金属杂质全自动取样系统

市场背景

伴随先进逻辑芯片、3D NAND高堆叠存储、AI算力芯片工艺持续迭代升级，六氟化钨(WF₆)作为芯片钨阻挡层沉积、TSV通孔填充工序的核心电子特气，行业纯度标准已提升至6N-7N高纯等级，金属杂质管控下限达到ppb甚至ppt超痕量级别。

但六氟化钨本身具备易冷凝、遇水快速水解、强氟化腐蚀、泄压分馏等特殊理化属性，传统人工取样模式普遍存在检测数据失真、现场安全风险高等痛点，已然成为国内电子特气厂商切入头部晶圆制造供应链的核心阻碍。针对该行业现存难题，云必科技自主研发MUST OC100 六氟化钨金属杂质全自动取样系统，一站式解决ppb-ppt级金属杂质全流程取样管控痛点，适配高纯六氟化钨工业化质检需求。

双重行业核心痛点：介质固有理化缺陷+传统人工取样短板

六氟化钨四大理化检测难点

• 易冷凝水解，样品组分失真

标准大气压下六氟化钨沸点仅17.1℃，取样泄压、管路散热易形成局部低温区域，造成介质液化；一旦接触微量水汽会立刻发生水解反应，生成氢氟酸酸雾与三氧化钨固体沉积物。固体杂质会截留金属污染物、堵塞管路，最终检测结果无法真实反映钢瓶内原料实际纯度。

• 强氟化腐蚀，基底金属干扰检测

WF₆氟化活性尤强，介质本身具有毒性，水解产物氢氟酸腐蚀性突出。常规不锈钢管路长期接触介质会被腐蚀，析出金属离子，直接干扰ppt级别超痕量金属的精准定量分析。

• 液态介质吸附外来粉尘，检测空白值偏高

低温液化后的WF₆会在管路内壁形成液膜，尤易吸附环境空气中粉尘、碱金属微粒，无法区分检测出的金属杂质是原料原生杂质，还是人工操作引入的外部污染，检测基线数值偏高。

• 泄压过程组分分馏，检测数据波动大

高压WF₆泄压取样时易局部冷凝，轻重金属氟化物出现气液分配失衡现象，同一批次平行样品检测结果偏差显著，难以满足晶圆厂严苛的质量溯源管控标准。

传统人工取样四大致命短板

• 外源污染难以隔绝

取样过程需多次拆装接头、开盖转移样品，取样瓶直接暴露于空气，粉尘、碱金属附着液态六氟化钨，大幅抬升检测空白基底，检测结果失真。

• 样品真实性无法保障

无配套恒温控温设备，管路降温引发六氟化钨冷凝分馏，金属杂质截留于管壁，检测数值无法代表钢瓶真实介质纯度。

• 数据重复性差，难以通过晶圆厂审厂

吹扫时长、取样流量完全依靠操作人员经验把控，无标准化统一操作流程，同批次样品检测偏差大，不符合半导体行业质量追溯规范。

• 现场安全管控压力甚大

WF₆本身具备剧毒特性，水解产生的氢氟酸强腐蚀，人工频繁拆装管路尤易发生介质泄漏，易造成操作人员皮肤、呼吸道灼伤；且传统设备无密闭废气回收结构，车间安全隐患突出。

综上，全自动密闭取样方案已成为现代化高纯六氟化钨生产线提质增效、筑牢安全生产防线的必然选择。

金属杂质取样系统五大硬性质控标准

结合六氟化钨特殊理化特性与传统人工取样的各类缺陷，一套合格的六氟化钨金属杂质全自动取样系统，必须满足以下五大核心硬性要求：

• 搭载专用冷热一体化温控平台，实现全流程精准控温，从根源杜绝介质冷凝、组分分馏问题；

• 全流程密闭低湿闭环吹扫设计，彻底隔绝水汽，阻断六氟化钨水解反应发生；

• 介质接触流路采用特种防腐材质与专属结构，无金属离子析出，消除设备基底对痕量检测的干扰；

• 内置ISO Class5百级洁净密闭舱体，全程样品无空气暴露，隔绝外界空气中外源金属杂质；

• 全自动标准化运行逻辑，配套完整尾气无害化处理、泄漏联锁报警功能，取样数据自动归档，满足全程可追溯要求。

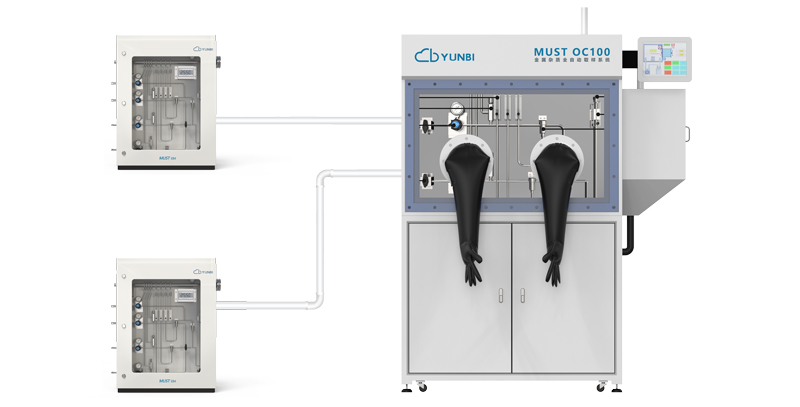

云必科技・六氟化钨专用金属杂质全自动取样系统MUST OC100

针对六氟化钨易水解、强腐蚀、超痕量金属检测的严苛工况，云必科技自主研发金属杂质全自动取样系统，一站式解决ppb-ppt级金属杂质取样全流程污染、数据失真行业难题，核心六大技术优势如下：

1、专利冷热一体化温控平台，根除冷凝分馏数据失真

自研专利先制冷后加热一体化样品承载台，搭配全线全域伴热结构，抵消泄压、管路散热形成的低温区间，避免六氟化钨液化附着管壁，杜绝金属氟化物截留、气液组分分馏；搭载自适应压力调控模块，完整保留介质原始组分，保障检测数据真实、稳定、可靠。

2、ISO Class5百级密闭洁净微环境，隔绝外源金属污染

整机采用全密封腔体搭配微正压气密防护设计，取样全程无开盖、无空气暴露操作，有效阻隔粉尘、碱金属微粒吸附样品，大幅压低检测空白基线，可精准区分原料原生金属杂质与外界操作引入污染。

3、三重递进式超高效过滤单元，长效维持洁净流场

设备内置三级递进式超高效过滤系统，针对≥0.12μm颗粒过滤效率达99.9995%；搭配变频循环风机均衡调节舱内气流，可7×24小时稳定维持百级洁净环境，杜绝样品交叉污染，适配工厂连续化批量取样生产工况。

4、氟系特气定制全自动取样面板，高精度无死体积进样

专为六氟化钨等氟化腐蚀性电子特气定制一体化取样面板，采用专利伺服多通阀切换技术，实现无死体积进样；集成质量流量计与重量传感器双重校准单元，一键自动完成管路置换、定量捕集、样品密封全流程作业，彻底消除人工操作带来的误差。

5、闭环真空吹扫净化体系，防水解 + 腐蚀性尾气无害化处理

搭载0.1Pa高真空纯化系统与惰性气体闭环吹扫单元，持续管控腔体、管路内部露点，隔绝水汽抑制六氟化钨水解；配套独家腐蚀性废气中和消除结构，100%无害化处理氢氟酸尾气，防止三氧化钨固体堵塞流路，保障设备长期连续稳定运行。

6、全流程智能控制系统，无人值守+数据全链路可追溯

支持全自动、半自动双模式灵活切换；集成超温、超压、介质泄漏多重安全联锁保护，自带设备故障自诊断、断电重启功能；全部取样数据自动存储归档，支持本地导出，可无缝对接工厂LIMS实验室信息管理系统，完全匹配头部晶圆厂审厂溯源规范，实现7×24小时全天候无人值守运行。

拓展适配性

本系统除适配六氟化钨取样检测外，可同步兼容六氟化钼、三氟化氮、四氟化硅等各类腐蚀性氟系电子特气；支持产线钢瓶在线取样、实验室离线质检两种使用模式，广泛适配特气纯化研发、成品批量出厂检测、第三方半导体材料分析机构等多类应用场景。

落地成功案例

云必科技 MUST OC100 金属杂质全自动取样系统已实现批量装机，落地国内多家头部六氟化钨规模化量产企业，稳定服务于高纯电子特气出厂质检环节。

联系云必 · 护航高纯六氟化钨品质管控

半导体先进制程持续迭代升级，具备稳定、专业的ppb-ppt级金属杂质取样分析能力，是高纯六氟化钨生产企业切入高端晶圆市场、打造供应链核心竞争力的关键抓手。

云必科技深耕电子特气腐蚀介质分析取样领域多年，深度贴合六氟化钨理化特性与超高纯杂质检测严苛需求，依托高洁净、高稳定、高精度全自动取样设备，助力企业严控金属杂质指标、提升芯片制造良率、全面降低现场生产安全风险。

若您需要定制化工况解决方案、现场样机实地演示或全套配套技术支持，可致电云必科技技术服务热线：021-34686537。我们将提供从现场工况勘测、专属方案定制到设备安装调试、后期运维的一站式全流程服务，诚邀全国电子特气生产、纯化、第三方材料检测行业伙伴携手合作，共建高纯度、高安全标准的半导体特气质控体系！
